Grafana（1、部署+使用）

二进制文件方式部署

## 安装Grafana面板

参考：搭建Grafana+Prometheus监控平台
http://www.manongjc.com/detail/63-lyytqmhskqwxeeq.html

官方release：
https://grafana.com/grafana/download?edition=oss

```

mkdir /opt/monitor
wget https://dl.grafana.com/oss/release/grafana-9.3.6.linux-amd64.tar.gz
tar -zxvf grafana-9.3.6.linux-amd64.tar.gz  -C /opt/monitor/

mv /opt/monitor/grafana-9.3.6/ /opt/monitor/grafana
mkdir /opt/monitor/grafana/data

#这行的替换先不做 sed -i 's/data/plugins/plugins-bundled/g'    /opt/monitor/grafana/conf/defaults.ini

#将grafana添加至systemd管理

cat << eof >> /etc/systemd/system/grafana.service
[Unit]
Description=logging Grafana service
Documentation=https://grafana.com/

[Service]
Type=simple
User=root
Group=root
ExecStart=/opt/monitor/grafana/bin/grafana-server  --homepath /opt/monitor/grafana/  web
ExecStop=/bin/kill -s QUIT $MAINPID
Restart=on-failure

[Install]
WantedBy=multi-user.target
eof

systemctl  daemon-reload
systemctl  start grafana.service
systemctl  enable  grafana.service

#放通防火墙
firewall-cmd --zone=public --add-port=3000/tcp --permanent
firewall-cmd --reload

grafana默认监听在3000端口，可以访问：http://IP:3000 进行访问，默认账号密码都是：admin
```

## 添加数据源

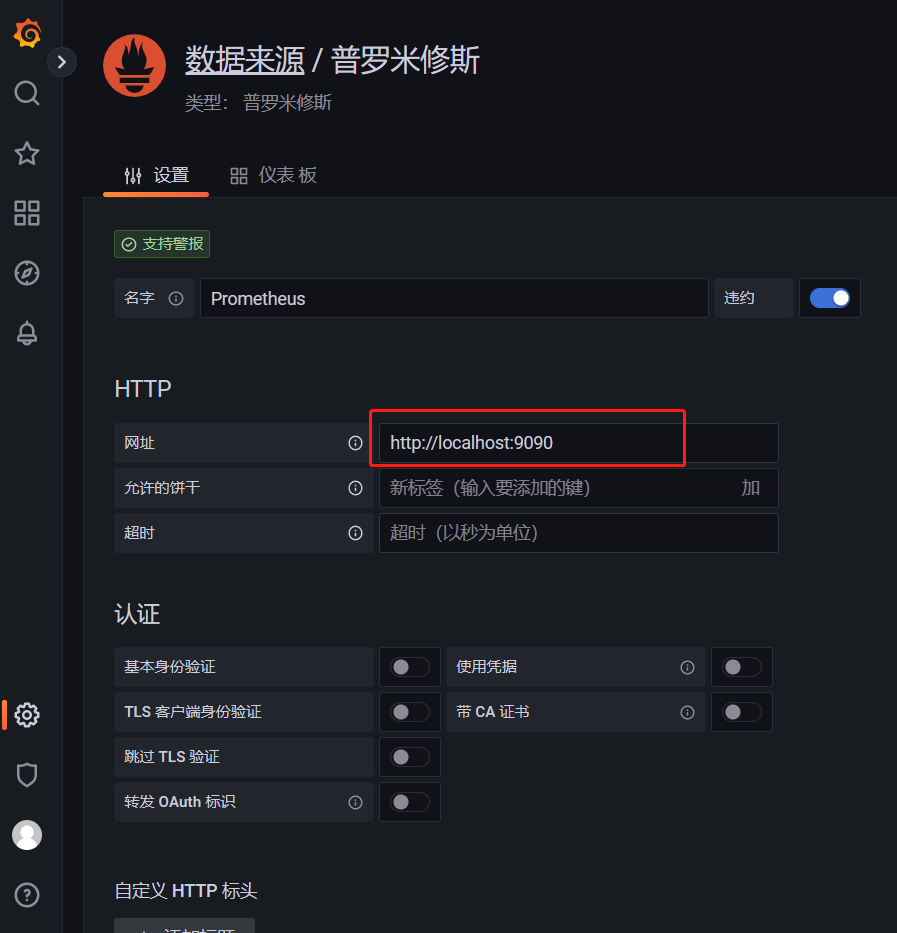

首先是添加数据源，这里选择Prometheus作为默认的数据源，如下图所示，指定数据源类型为Prometheus并且设置Prometheus的访问地址即可

![](/media/202302/Grafana1_1675341271.png)

![](/media/202302/Grafana2_1675341279.png)

## 创建DashBoard
### 自带的仪表盘
创建好数据源之后，就需要创建DashBoard（仪表盘），可以自定义，也可以导入你需要的仪表盘，这里我们选择官方提供的Prometheus 2.0 Stats。

![](/media/202302/Grafana3_1675341421.png)

Grafana中所有的Dashboard通过JSON进行共享，下载并且导入这些JSON文件，就可以直接使用这些已经定义好的Dashboard.

### 使用下载的仪表盘

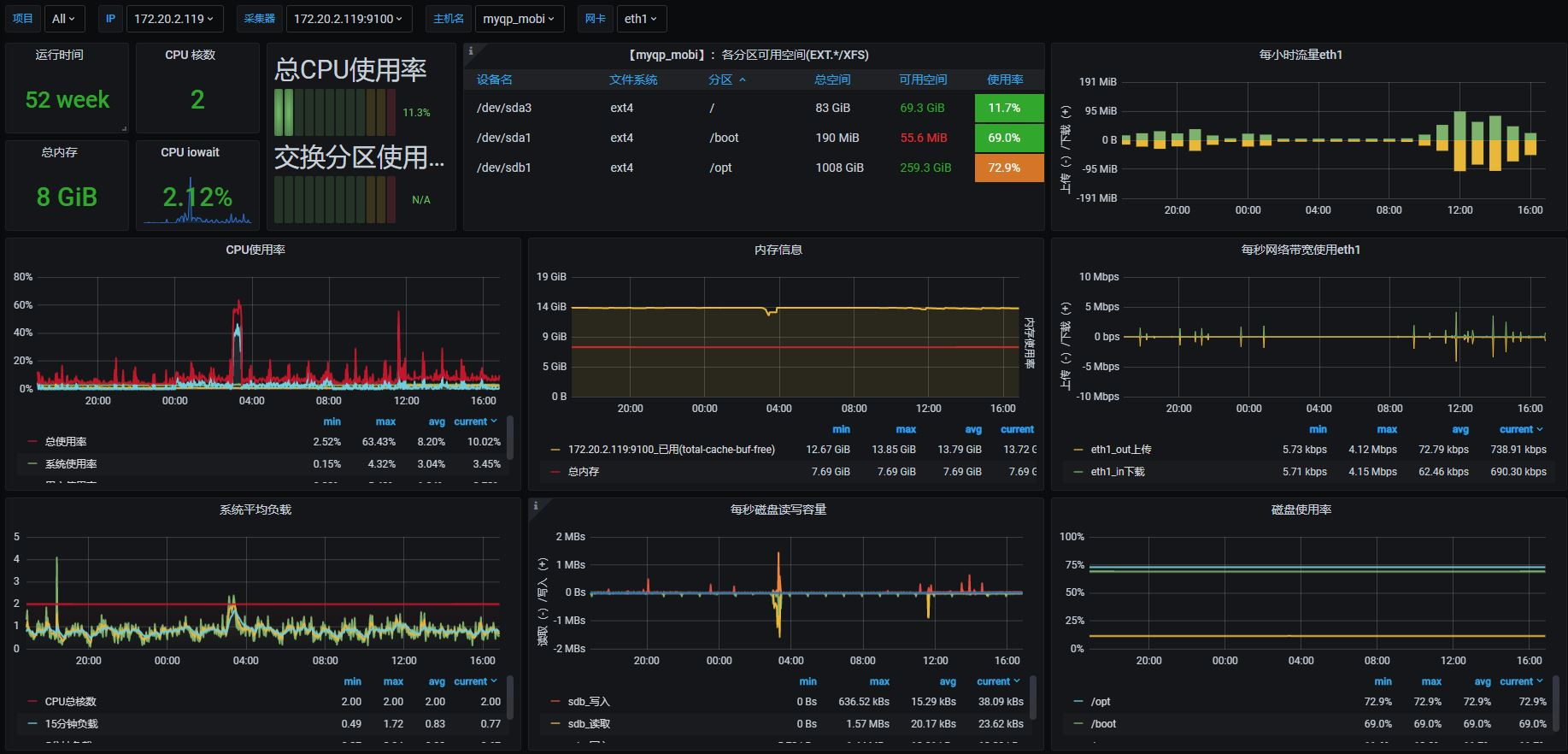

下载Grafana的面板，json模版可在Grafana官网模版库中找：再次我找了个模版，如下图所示：
**Linux主机模版链接**：[Linux主机详情 | Grafana Labs](https://grafana.com/grafana/dashboards/12633-linux/ "Linux主机详情 | Grafana Labs")

![](/media/202302/Grafana6_1675342123.png)

**华三 仪表板**（AKA SNMP Network）
安装id:15473
https://grafana.com/grafana/dashboards/15473-aka-snmp-network/

**华为交换机**
安装id:14634
https://grafana.com/grafana/dashboards/14634-snmp/

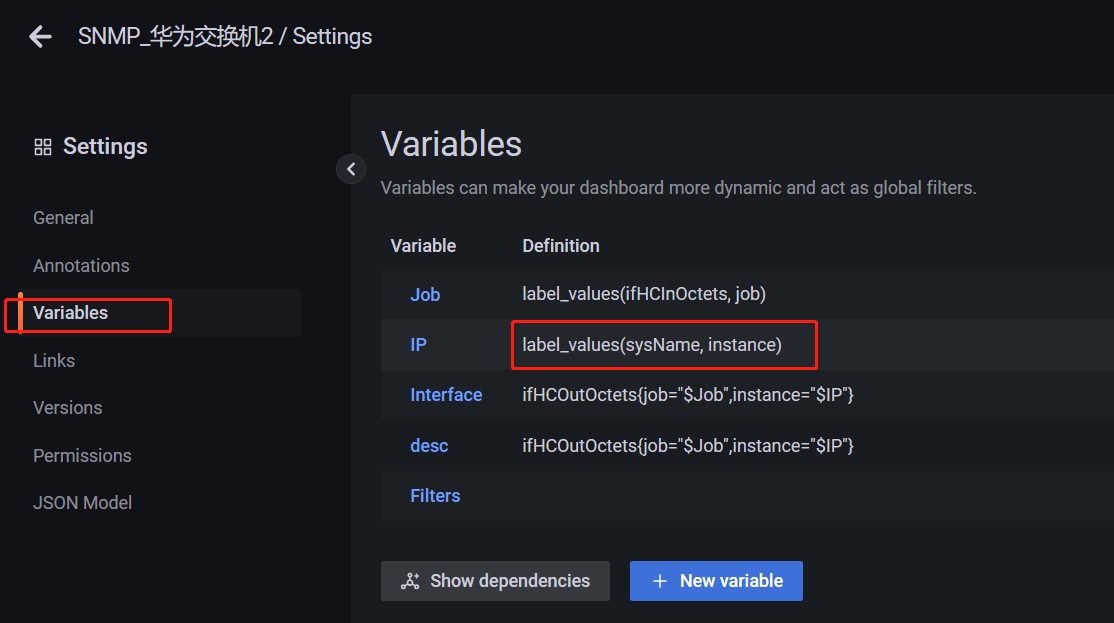

这个修改一个参数就可适用于h3c，如图：

![](/media/202302/Grafana_huawei_h3c_1675418629.png)
```
上图中的  label_values(sysName, instance)
修改为： label_values(ifHCInOctets,  instance)

```
`这里的参数对应于仪表板中最上层的筛选栏`

**SNMP-Network**(网络设备监控)
安装id:11368
sysUpTimeInstance
https://grafana.com/grafana/dashboards/11368-network/

#### 怎样添加下载模版

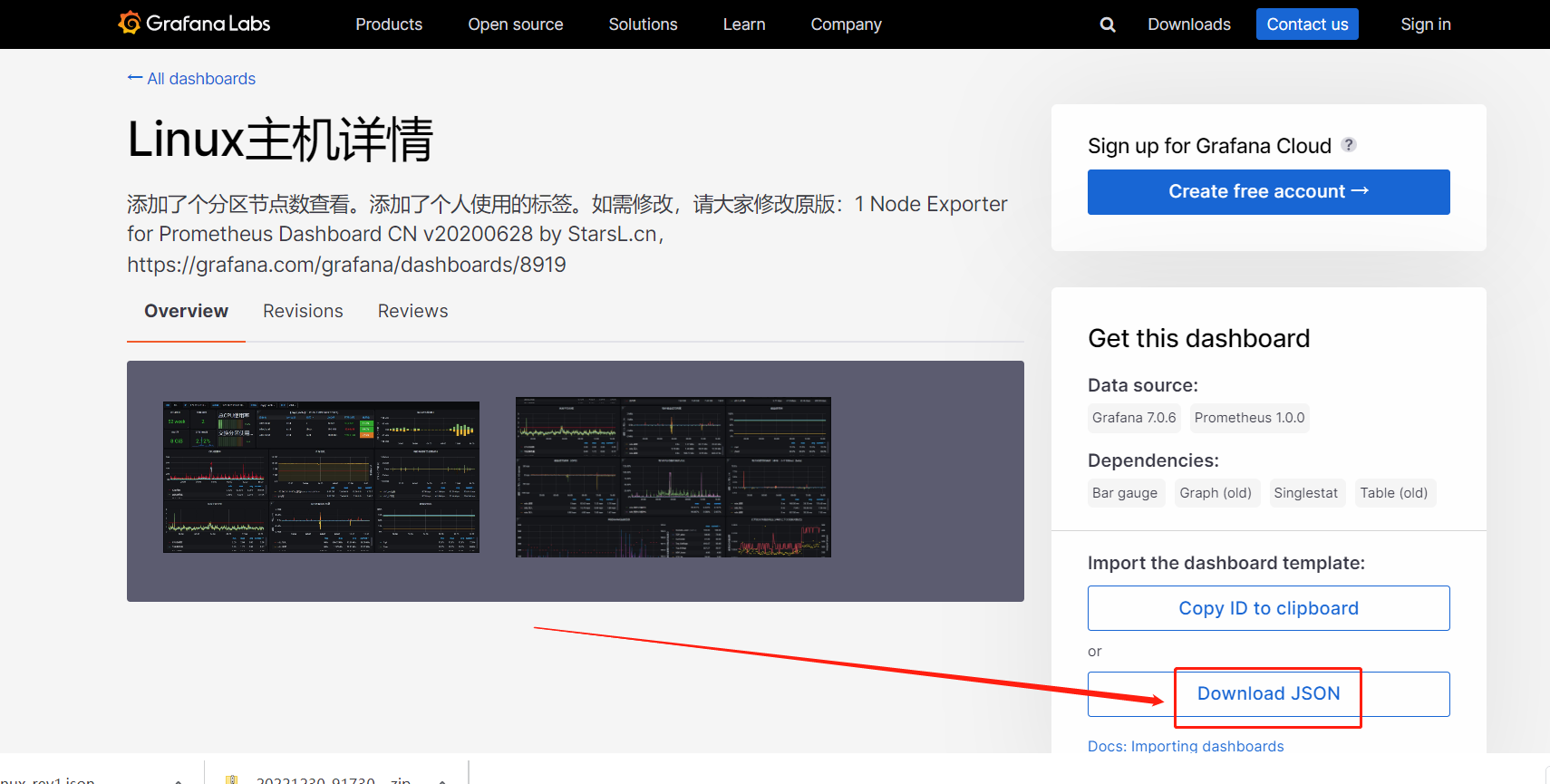

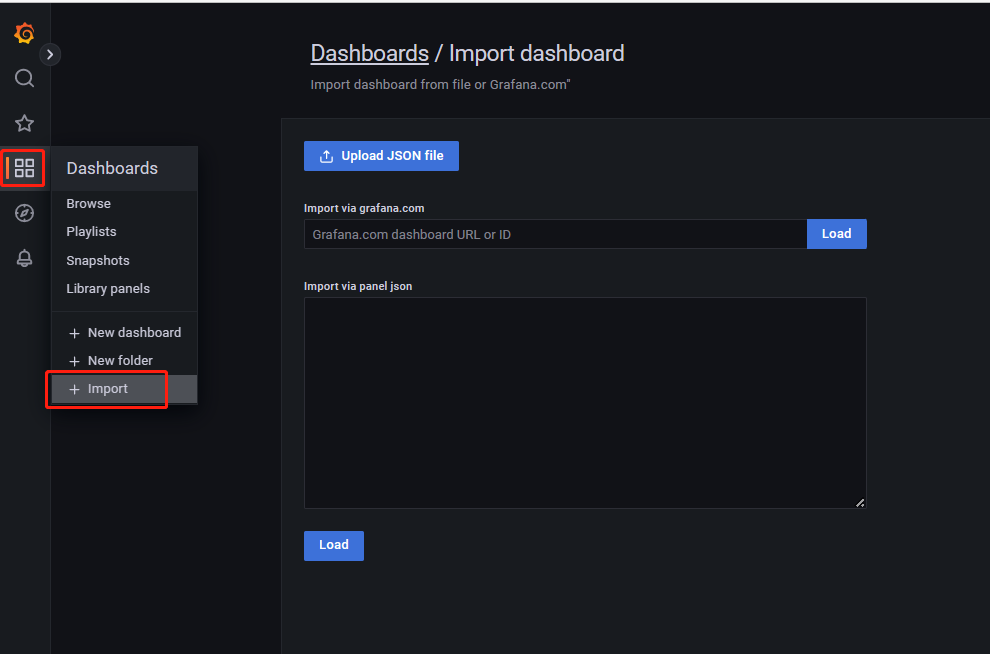

按下图顺序打开页面，点击import，把id或
下载下来的json文件导入即可。

2个方式，2选1
- 第一行可以或者根据ID来加载，本例复制下来是:12633
- 第二行是填写之前下载下来的json文件导入

![](/media/202302/Grafana7_1675342354.png)

![](/media/202302/Grafana8_1675342476.png)
如果对面板数据和展示的风格不适用，可单独编辑变量和数据查询语句

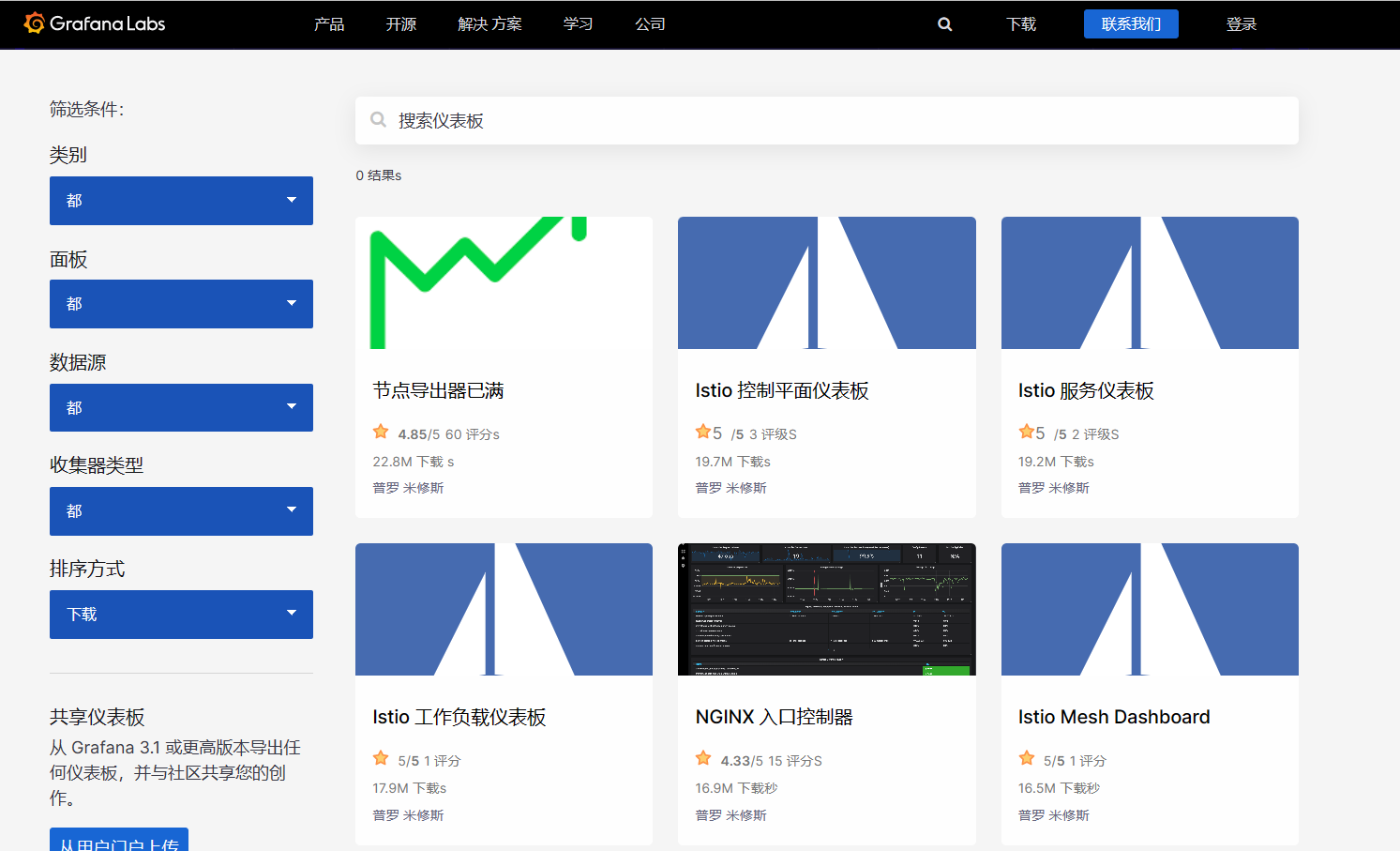

### 搜索仪表板
https://grafana.com/grafana/dashboards/

![](/media/202302/Grafana9_1675343223.png)

## 展示仪表盘

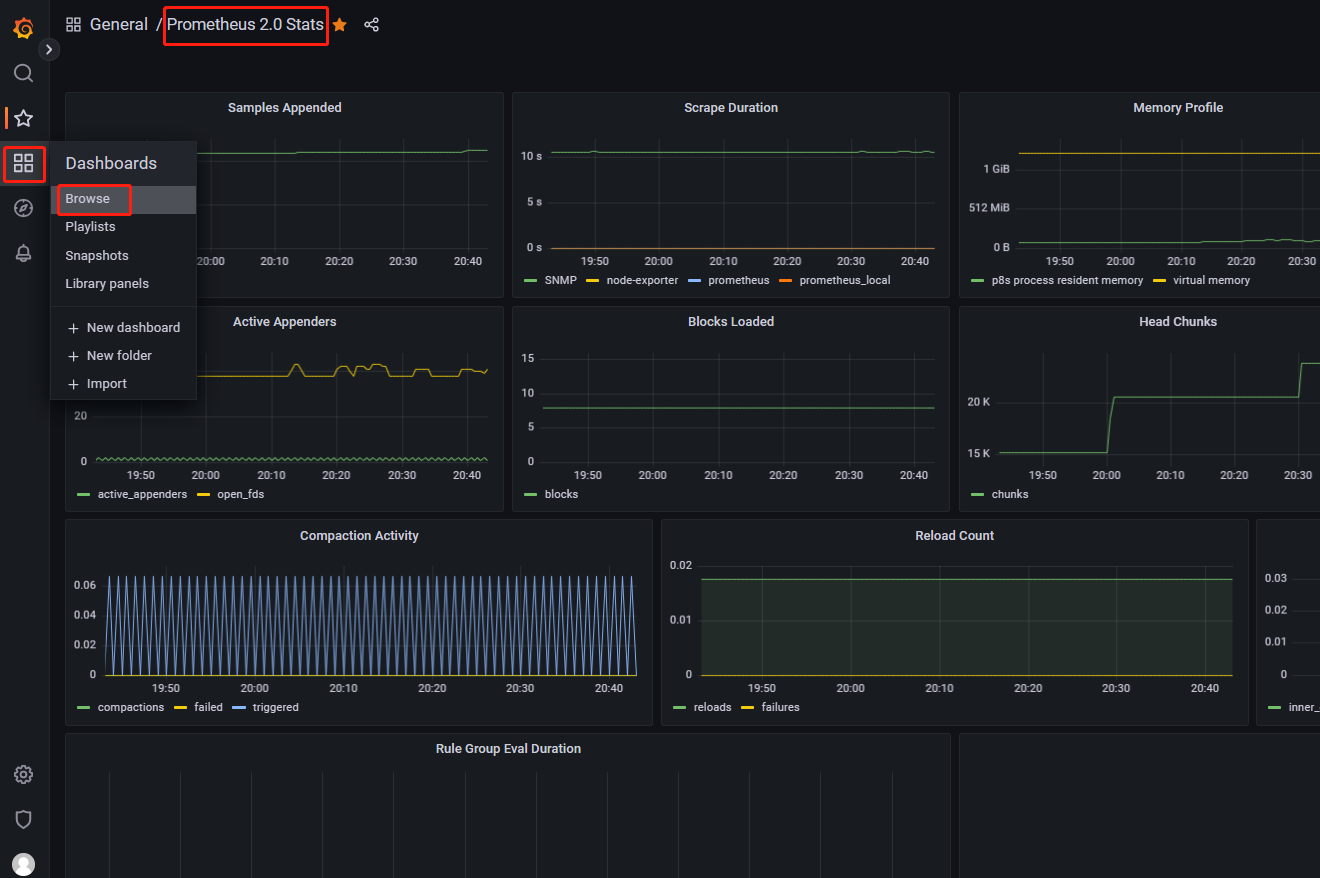

查看仪表盘
![](/media/202302/Grafana4_1675341861.png)

筛选指定数据

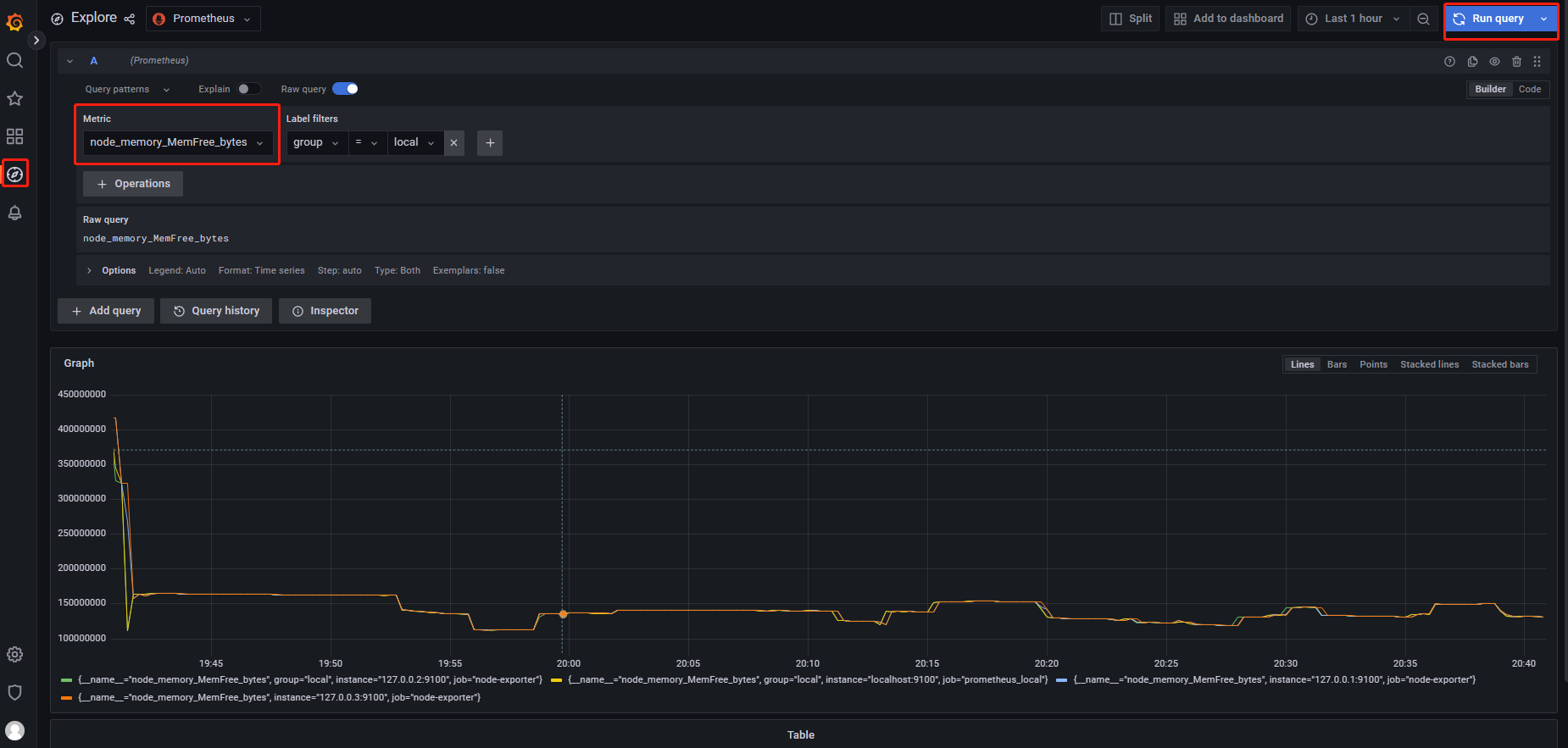

可以在Explore的“Metrics”选项下通过PromQL查询需要可视化的数据，比如输入指标node_memory_MemFree_bytes查看系统可用内存：

![](/media/202302/Grafana5_1675341966.png)
